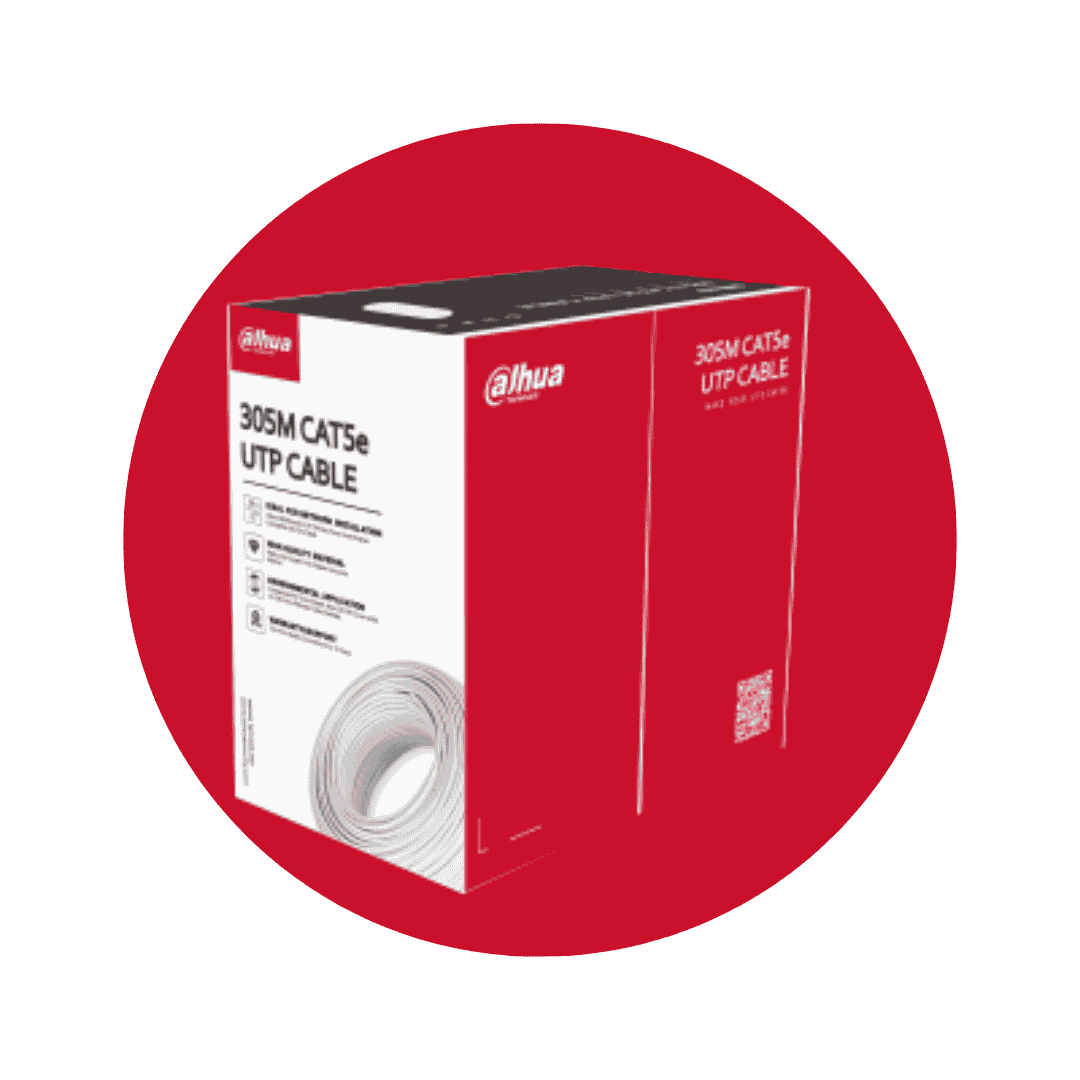

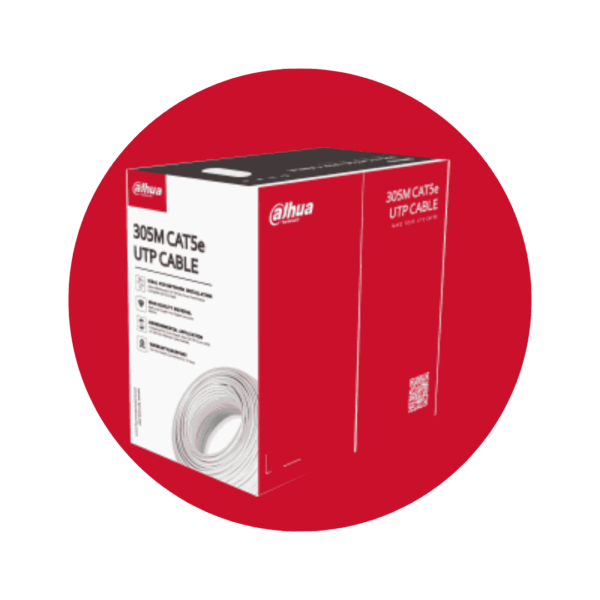

Cable UTP CAT5e

Conductor
Material	Cobre libre de oxígeno (pureza del 99.97%)
Diámetro	0.45 mm ± 0.01 mm
Aislamiento
Material	HDPE
Espesor mínimo promedio	0.18 mm
Diámetro	0.81 mm ± 0.1 mm
Color (4 pares)	Azul, blanco/azul; naranja, blanco/naranja; verde, blanco/verde; marrón, blanco/marrón
Cordón de desgarre
Material	Poliéster
Especificación	500D
Cubierta
Material	PVC
Espesor mínimo promedio	0.5 mm
Diámetro	4.7 mm ± 0.3 mm
Color	Blanco
Eléctrico
Resistencia DC máxima de un solo conductor	12 Ω/100 m
Resistencia de aislamiento mínima	5000 MΩ·km
Desequilibrio máximo de resistencia DC	2% (intrapar), 4% (interpar)
Resistencia dieléctrica	Sin ruptura con 1 KV DC durante 1 min
Transmisión
Impedancia característica	100 ± 15 Ω
Diafonía cercana (NEXT)	≥35.30 dB/100 m@100 MHz
Atenuación máxima	24.2 dB/100 m@100 MHz
Pérdida de retorno	≥20.1 dB/100 m@100 MHz
Mecánico
Resistencia a la tracción	Cubierta ≥13.5 MPa, aislamiento ≥16 MPa
Alargamiento en la rotura	Cubierta ≥150%, aislamiento ≥300%
Radio de curvatura de instalación	>8 veces el diámetro exterior del cable
Alargamiento del conductor en la rotura	≥10%
Ambiental
Contracción del aislamiento	≤5%
Resistencia a la migración de color del aislamiento	Sin migración
Resistencia a la tracción y alargamiento de la cubierta después del envejecimiento	≥12.5 MPa, ≥100%
Prueba de flexión a baja temperatura	Sin grietas después de la prueba
Prueba de choque térmico	Sin grietas después de la prueba
Temperatura de operación	–20°C a +60°C (–4°F a 140°F)
Temperatura de instalación	0°C a +50°C (32°F a 122°F)
Temperatura y humedad de almacenamiento	–10°C a +40°C (14°F a 104°F), <60% (HR)
Seguridad
Prueba de propagación vertical del fuego	Cumple con IEC 60332-1-2
Embalaje
Longitud del cable	305.0 m (1000.66 pies) ± 1.5 m (4.92 pies)
Dimensiones de la caja interna	364.0 mm × 364.0 mm × 216.0 mm (14.33" × 14.33" × 8.50") (L × A × H)
Método de embalaje	305.0 m (1000.66 pies) por caja, 45 unidades/paleta
Peso neto	≥7.0 kg (15.43 lb)
Peso bruto	≥8.0 kg (17.64 lb)
Cumplimiento
Estándares ejecutivos	Q/DXJ 067-2019, EN50575-2014
Certificación	CPR Eca
Características de Transmisión (100 m a 20°C) (328.08 pies a 68°F)
Frecuencia (MHz)	Retardo de fase ≤ ns	IL ≤ dB	TCL ≥ dB﹡	EL TCTL ≥ dB﹡	NEXT ≥ dB	PS NEXT ≥ dB
1	n/s	n/s	50	35	n/s	n/s
4	552	4.5	44	23	56.3	53.3
8	547	6.4	41	16.9	51.8	48.8
10	545	7.2	40	15	50.3	47.3
16	543	9	38	10.9	47.2	44.2
20	542	10.2	37	9	45.8	42.8
25	541	11.4	36	7	44.3	41.3
30﹡	540.6	12.6	35.2	5.5	43.1	40.1
31.25	540	12.9	35.1	n/s	42.9	39.9
62.5	539	18.7	32	n/s	38.4	35.4
100	538	24.2	30	n/s	35.3	32.3
Frecuencia (MHz)	EL FEXT ≥ dB	PS EL FEXT ≥ dB	RL ≥ dB	Retardo de desviación ≤ ns	Zc(Ω)
1	n/s	n/s	n/s	n/s	n/s
4	52	49	23	45	100±15
8	45.9	42.9	24.5
10	44	41	25
16	39.9	36.9	25
20	38	35	25
25	36	33	24.3
30﹡	34.5	31.5	23.8
31.25	34.1	31.1	23.6
62.5	28.1	25.1	21.5
100	24	21	20.1
Nota:
Estándar ejecutivo para los parámetros anteriores: Q/DXJ 067-2019. "n/s" = No especificado. "﹡" = A menos que el cliente indique lo contrario, los resultados de las pruebas no se muestran en el informe pero cumplen con el estándar.
